Jedinečnosti systému
Co je to světlovod?
Světlovody jsou speciální trubicové systémy, které opticky spojují venkovní prostředí s interiérem.
Tento způsob umožńuje vést denní světlo i do míst, kde by bylo jinak nutno svítit elektricky.
Přenos světla
Přenos světla je umožněn díky systematickému uspořádání jednotlivých částí světlovodů.
Přenos světla je uskutečněn díky mnohonásobným odrazům slunečního záření v systému světlovodu.
Systém světlovodu se skládá ze tří částí
-
Střešní základna - jde o střešní díl světlovodu, který umožňuje vstup slunečního záření do systému. Kopule je zhotovena z kvalitního kaleného bezpečnostního skla nebo z pevného plastu Polymethylmethakrylát - PMMA. Kopule se vyznačují vysokou světelnou propustností.
-
Světlovodné potrubí - dokáže dopravit světelné paprsky i na velmi vzdálené místa požadovaného osvětlení díky extrémně lesklému povrchu se superreflexní vrstvou technického stříbra. Záruka je 25let na odrazivý povrch. Potrubí lze libovolně nastavovat a díky nastavitelným kolenům vést i pod úhlem.
-
Stropní difuzor - rozptylovač světla, který má za úkol rovnoměrně rozmělnit sluneční záření do prostoru.
Stropní difuzor světlovodu SUNIZER může být tvořen
-
Samotným korpusem difuzoru
-
Vloženým tepelně-izolačním dvojsklem nebo trojsklem
-
Dekorativním krytem
Funkce světlovodu
-
Přijímají, vedou a vydávají denní světlo přesně tam, kde je ho třeba.
-
Dokážou světlo regulovat, usměrňovat.
-
Zvýší činitele denního osvětlení.
-
Napomáhá splnit hygienické předpisy.
-
Výrazné zlepšení zrakovou pohodu.
-
Zatraktivňují prostory.
-
Umožní kolaudaci staveb s nedostatečným osvětlením.
Proč světlovod SunizerTM?
-
100 % servis garantovaný zkušenostmi od roku 1994
-
Záruka na systém 10 let
-
Český výrobek s nepřeberným množstvím variant
-
Tvar střešního vikýře nenarušující vzhled budov
-
Decentní vzhled ploché střešní základny
-
Nadčasový design světlovodu Sunizer umožňuje instalaci i do nejnáročnějších architektonických děl
-
Elegantní vzhled rozptylovače světla v interiéru
-
Nespočet tvarových i barevných variant vzhledu v interiéru
-
Zabudované LED osvětlení přidávající na atraktivitě
-
Vysoký důraz na kvalitu výrobku
-
Patentovaný systém osvětlení (patent č. 20651/2010)
-
Snadná a rychlá montáž díky stavebnicovému systému
-
Několik průměrů zrcadlového potrubí (Ø 230 mm, 330 mm, 430 mm, 530 mm, 730 mm)
-
Plní požadavky nízkoenergetických a pasivních domů
Technický popis
Popis základních sad

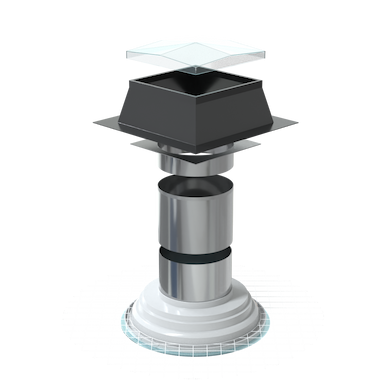

1 Polygonální kopule, 2 Základna, 3 Potrubí 200 mm, 4 Potrubí 415 mm, 5 Korpus difuzoru, 6 Dekorační kryt difuzoru

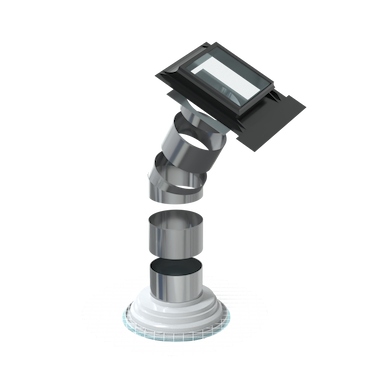

Sada pro šikmou střechu
s hranatým difuzorem
s kruhovým difuzorem

2 Základna, 3 Potrubí 200 mm, 4 Potrubí 415 mm, 5 Korpus difuzoru, 6 Dekorační kryt difuzoru, 7 Kloub 30
Popis příslušenství
Prodlužovací díly
Světlovodné potrubí světlovodu SUNIZER je tvořeno pevným, hladkým a extrémně lesklým povrchem se superreflexní vrstvou 99,98% technického stříbra speciálně napařeného ve vakuu na AL plech s vysokou odrazivostí povrchu 98%. Výhodou je velký výběr prodlužovacích dílů.
415 mm, 620 mm, 1 250 mm
Noční LED osvětlení
Světlovody SUNIZER je možné dodat i s osazením nejmodernějším systémem LED diod s vysokým výkonem a nízkou spotřebou. Standardní odstín dodávaných diod je studená bílá. Odstín LED diodového systému je možné přizpůsobit dle přání zákazníka. Osvětlení pomocí LED diod působí velmi atraktivně a nese velké designové plus.
Osvětlení LED SQUARE - vložené osvětlení do čtvercových stropních difuzorů.
Osvětlení LED žárovka - vložené osvětlení do světlovodného potrubí světlodů.
THERMIZER
THERMIZER je tepelně-izolační prvek, který světlovod SUNIZER předurčuje pro použití do nízkoenergetických či pasivních domů. Pomocí použití tohoto prvku lze splnit požadavky pasivních domů a zajistit tak zanedbatelné tepelné ztráty. Současně je tento prvek vzduchotěsný, parotěsný a bez problémů splní Blowdoor test.
Technické informace:
Ug = 0,6 W/(m2.K)
Izolační sklo: trojsklo 4 – 16 – 4 – 16 – 4
Výplň: Argon
Výška prvku: 350 mm
Stavitelné klouby
Kloub je pohyblivé spojení dvou styčných ploch světlovodného potrubí. Díky lehce nastavitelnému úhlu kloubu je docílena snadná montáž světlovodů SUNIZER do šikmých střech.
0 – 30°
Blackizer
Kruhová zatemňovací klapka BLACKIZER se servopohonem se používá k uzavření nebo regulaci průtoku denního světla proudícího ve světlovodném potrubí. Výška zatemňovací klapky činí 620 mm.

Bezdrátové dálkové ovladače
Wallizer – dálkový nástěnný ovladač
Handizer – dálkový ruční ovladač
Kompaktní dálkové ovladače obsahující 4 tlačítka pro 4 samostatná elektrická zařízení nebo 4 nezávislé skupiny elektrických zařízení: např. noční LED osvětlení či zatemňovací klapku BLACKIZER.
S radiovou technologií s dosahem 100 – 300 metrů na volné ploše mohou být instalovány kdekoliv dle vašich potřeb např. na stěně, nábytku či klíčích.
SUNIZER PYRO sestava
SUNIZER v provedení PYRO je protipožární světlovod se zvýšenou odolností proti požáru, který se používá při výstavbě interiérů v objektech s předepsanou zvýšenou protipožární odolností. Montáží protipožárního světlovodu SUNIZER PYRO zvýšíme odolnost konstrukce budovy až o 30 minut.
PYRO osazení do podhledu
- sestava je určená pouze pro čtvercové stropní difuzory
- umístění sestavy v místě požárního podhledu
PYRO osazení do tubusu
- sestava je určená do potrubí světlovodů Sunizer
- umístění sestavy v místě požární roviny protínající světlovod
KOPULE SUPERGLASS
Vypouklá kopule vyrobená z extra čirého skla SOLAR GLASS je schopna mnohem lépe odolávat nepříznivým vlivům počasí. Dokáže elegantně přečkat krupobití, řádění vandalů, přírodní katastrofy atd. Kopule je vícevrstvá se speciálním vloženým filtrem, který pohlcuje UV záření a dělá z ní téměř nedobytnou.
Stropní difuzory
Kulatý nebo hranatý tvar
SUNIZER SQUARE - světlovod se čtvercovým difuzorem
SUNIZER ROUND - světlovod s kruhovým difuzorem
SUNIZER může být jak se čtvercovým, tak i s kruhovým difuzorem. Jednu z hlavních rolí při výběru tvaru stropního difuzoru světlovodu SUNIZER ve většině případů hraje to, v jakém designovém duchu je tvořen interiér domu. SUNIZER musí do interiéru dokonale zapadnout.

Vzhled stropních difuzorů
SUNIZER může být jak se čtvercovým, tak i s kruhovým difuzorem. Jednu z hlavních rolí při výběru tvaru stropního difuzoru světlovodu SUNIZER ve většině případů hraje to, v jakém designovém duchu je tvořen interiér domu. SUNIZER musí do interiéru dokonale zapadnout.
SUNIZER SQUARE - světlovod se čtvercovým difuzorem / SUNIZER ROUND - světlovod s kruhovým difuzorem

Dekorativní kryty stropního difuzoru
Stropní difuzory musí zajišťovat vysokou propustnost světla a také jeho rozptyl do prostoru. Proto je velmi důležitý typ dekorativního difuzoru. Tyto kryty jsou odlišné vzhledově ale především funkčně. Z hlediska přenosu světla a rozptylu po ploše jednoznačně vítězí MED.
Dekorativní kryty stropního difuzoru
MED speciální strukturované provedení

KRIZETstrukturované provedení
.png)
.png)
Barevné variace rámečků
SUNIZER může obsahovat i mnoho drobných doplňků jako například ozdobné rámečky difuzoru. Díky tomu vzniká nepřeberné množství variant. SUNIZER tak může doplnit vzhled interiéru k jeho funkční i estetické dokonalosti.
Materál ozdobných rámečků
Plastové rámečky, hliníkové rámečky, chromované nerezové rámečky

Návrh světlovodu SUNIZER
Typy světlovodů
Typ světlovodu |
Průměr potrubí (mm) |
Velikost kruhového difuzoru (mm) |
Velikost čtvercového difuzoru (mm) |
Poloměr osvětlení (mm) |
SZ 230 |
230 |
Ø 405 |
405 x 405 |
1,0 |
SZ 330 |
330 |
Ø 405 |
405 x 405 |
1,5 |
SZ 430 |
430 |
Ø 605 |
605 x 605 |
2,0 |
SZ 530 |
530 |
Ø 605 |
605 x 605 |
2,5 |
SZ 730 |
730 |
Ø 805 na objednání |
805 x 805 na objednání |
3,5 |
Velikost stavebního otvoru je o 5 mm větší, než velikost stropního difuzoru.
Sunizer je vhodný jak pro plochou, tak i šikmou střechu.
Pro oba typy střešních konstrukcí jsou přizpůsobeny i střešní základny, které jsou kompatibilní se všemi běžnými střešními krytinami a systémy napojení, čímž je dosažena její snadná instalace.
Díky mnohaletým zkušenostem se světlovody je společnost ABC, s.r.o. schopna navrhnout, vybavit a stylově zařídit denním osvětlením jak výrobní haly a mnohé reprezentativní prostory, ale v neposlední řadě i naše domácnosti.
Aby byl SUNIZER schopen osvětlit každý prostor, je vyráběn v pěti variantách průměrů světlovodného potrubí
( Ø 230, 330, 430, 530, 730 mm )
Vhodné umístění
-
Důležitým aspektem při instalaci střešního dílu světlovodu SUNIZER je vždy volba vhodného místa na střešní konstrukci v závislosti na světových stranách.
-
Střešní základna by měla být umístěna tak, aby nebyla nijak stíněná jinou konstrukcí.
-
Výkon světlovodu také záleží na správné volbě jeho velikosti, délce a orientaci ke světovým stranám.
-
Pokud by světlovod měl perfektně plnit svoji funkci, je vhodnější ho umístit na jižní stranu střešní konstrukce.
-
Účinnost světlovodu klesá při jeho umístění na severní stranu, kde světlovod dostatečně nevyužívá přímé sluneční záření.
-
Při umístění na zbylé dvě světové strany hraje hlavní roli, zda je kladen větší požadavek na osvětlení v dopoledních či odpoledních hodinách.
-
U plochých střech je důležité, aby světlovod nebyl zastíněn.

Tepelně izolační vlastnosti
Tepelně izolační vlastnosti
Běžný světlovod bez tepelně-izolačních prvků |
U = 2,00 W/m2K |
SUNIZER s tepelně-izolačním dvojsklem ve stropním difuzoru
(standardní vybavení světlovodů SUNIZER) |
U = 1,00 W/m2K
včetně vlivu osazení* |
SUNIZER s tepelně-izolačním trojsklem ve stropním difuzoru |
U = 0,77 W/m2K
včetně vlivu osazení* |
SUNIZER s tepelně izolačním prvkem THERMIZER |
U = 0,53 W/m2K
včetně vlivu osazení* |
* Tyto hodnoty byly získány náročnými zkouškami ve zkušební laboratoři otvorových výplní, stavební tepelné techniky a akustiky č. 1007.1 CSl Praha, a.s., pracoviště Zlín. Cílem zkoušky bylo stanovení součinitele prostupu tepla podle ČSN EN ISO 12567-2 ,,Tepelné chování oken a dveří - Stanovení součinitele prostupu tepla metodou teplé skříně - Část 2: Střešní okna a ostatní přečnívajícího okna".
Dostatečné tepelně-izolační vlastnosti světlovodu snižují únik tepla z objektu a poskytují tak záruku příjemného prostředí.
}
Světlovod SUNIZER eliminuje vznik kondenzace hned několika systémovými řešeními
-
Parotěsnost stropních difuzorů.
-
Parotěsnost veškerých spojů.
-
Tepelná izolace kolem celého světlovodného systému.
-
Pro zajištění optimálních tepělně-izolačních parametrů domu je vhodná instalace tepelně-izolačního dvojskla vloženého do stropního difuzoru. Skla jsou vložená hlouběji ve stropním difuzoru, tedy blíže tepelné izolační rovině stavby, což vede k eliminuje vzniku tepelného mostu.
-
Pro zajištění tepělně-izolačních parametrů nízkoenergetického domu je vhodná instalace tepelně-izolačního trojskla vloženého do stropního difuzoru. Skla jsou vložená hlouběji ve stropním difuzoru, tedy blíže tepelné izolační rovině stavby, což vede k eliminuje vzniku tepelného mostu.
-
Pro zajištění tepělně-izolačních parametrů pasivního domu je vhodná instalace tepelně-izolačního prvku THERMIZER s integrovaným trojsklem. Pomocí použití tohoto prvku lze splnit požadavky pasivních domů a zajistit tak zanedbatelné tepelné ztráty. Současně je tento prvek vzduchotěsný a parotěsný, tudíž eliminuje riziko kondenzace a bez problémů splní Blowdoor test.
Do světlovodu se nesmí dostat žádné vodní páry. Při jejich proniknutí do světlovodu a následného styku s chladnou kopulí by mohlo dojít ke kondenzaci. Největší důraz při instalaci světlovodu je tedy kladen na parotěsnosti stropního difuzoru. Při instalaci jednotlivých dílů světlovodu musí být bezchybně přelepené veškeré spoje páskou k tomu dodávanou. Navíc, po přelepení veškerých spojů dochází dále k zateplení světlovodného tubusu tepelnou izolaci.

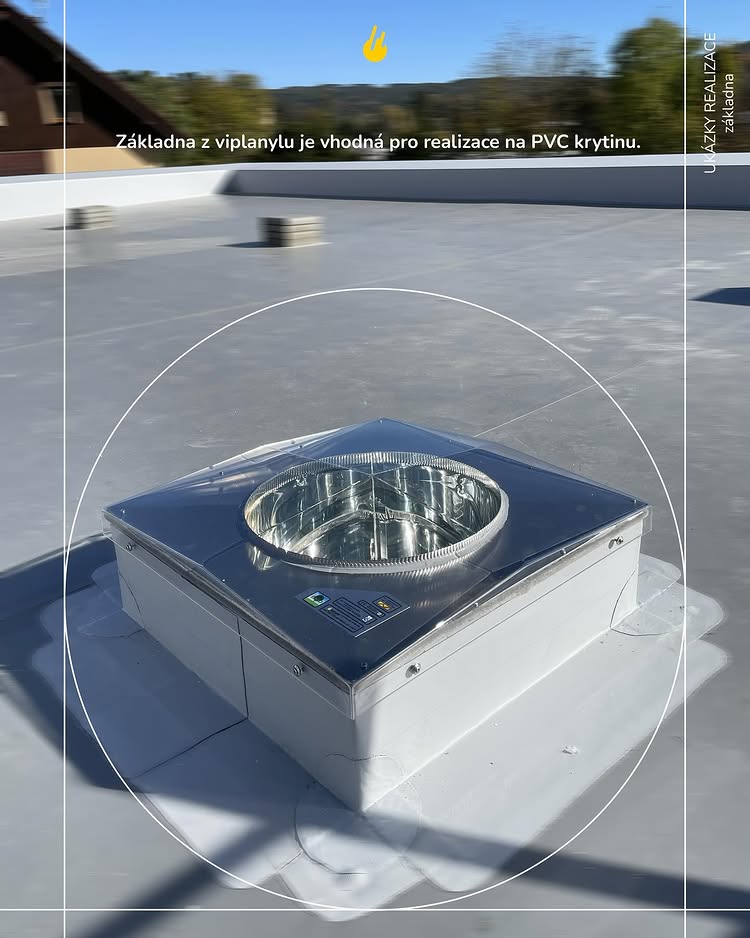

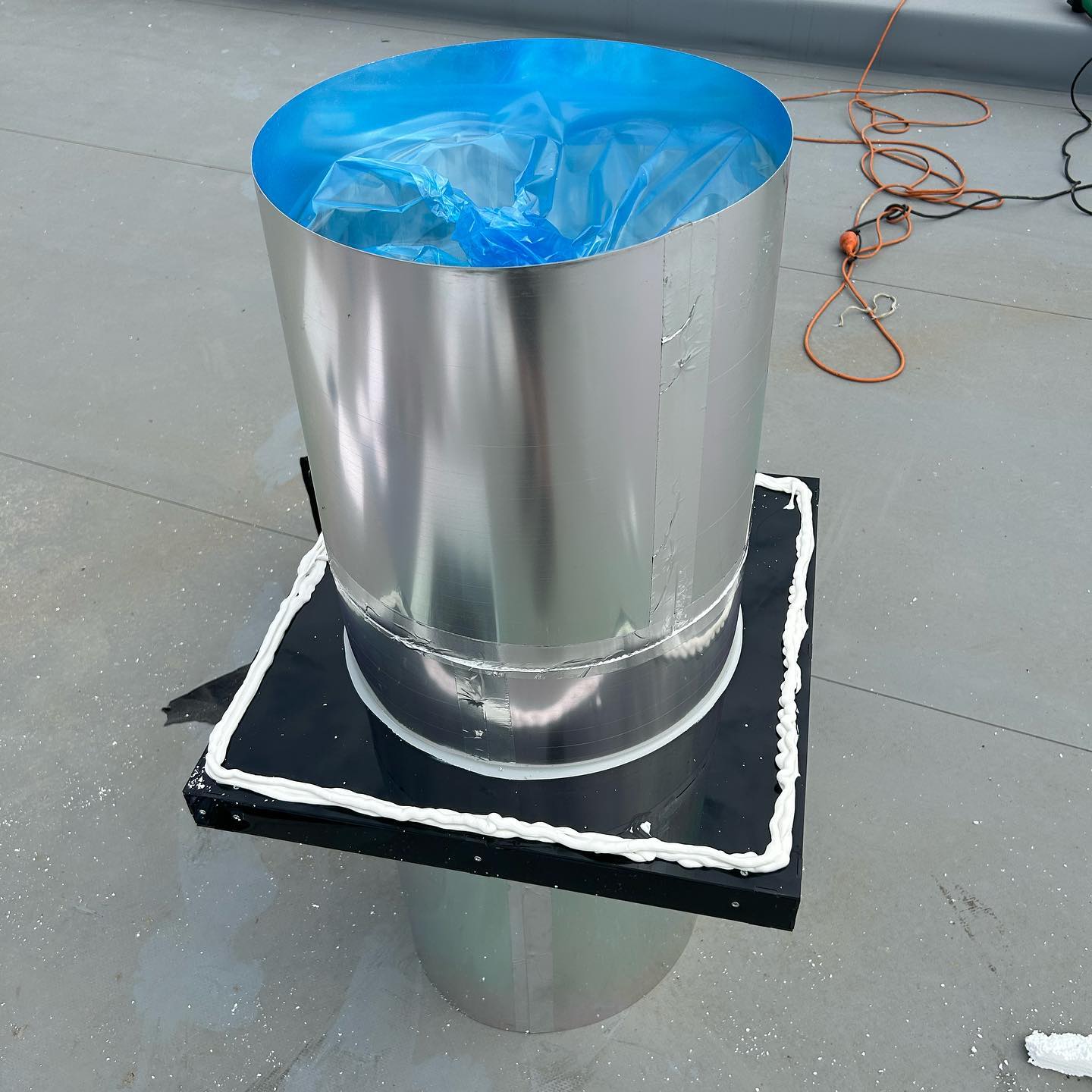

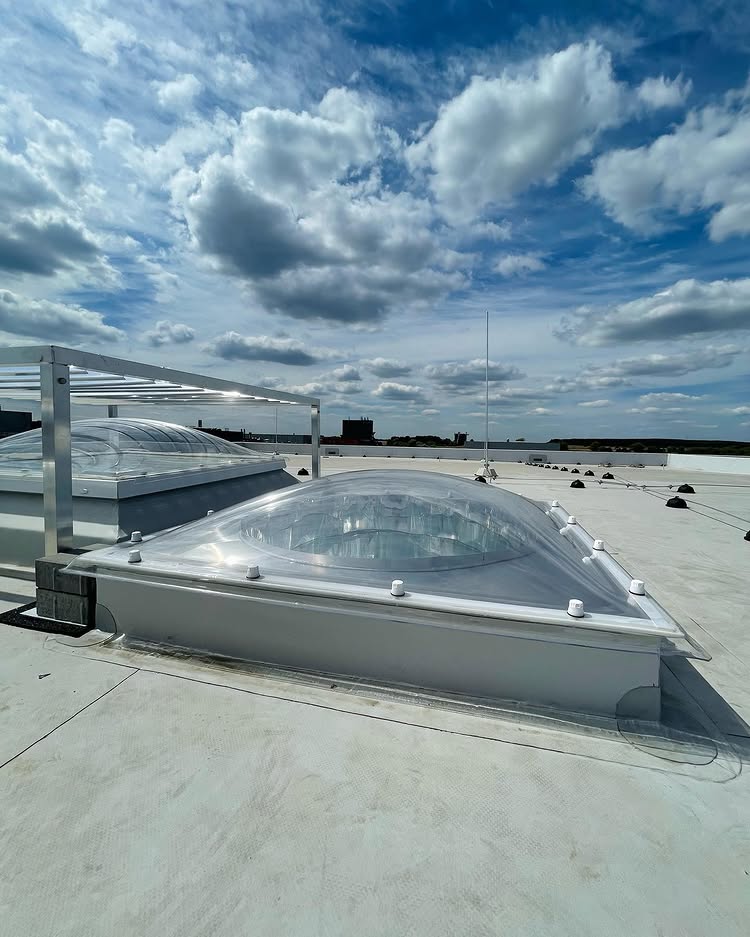

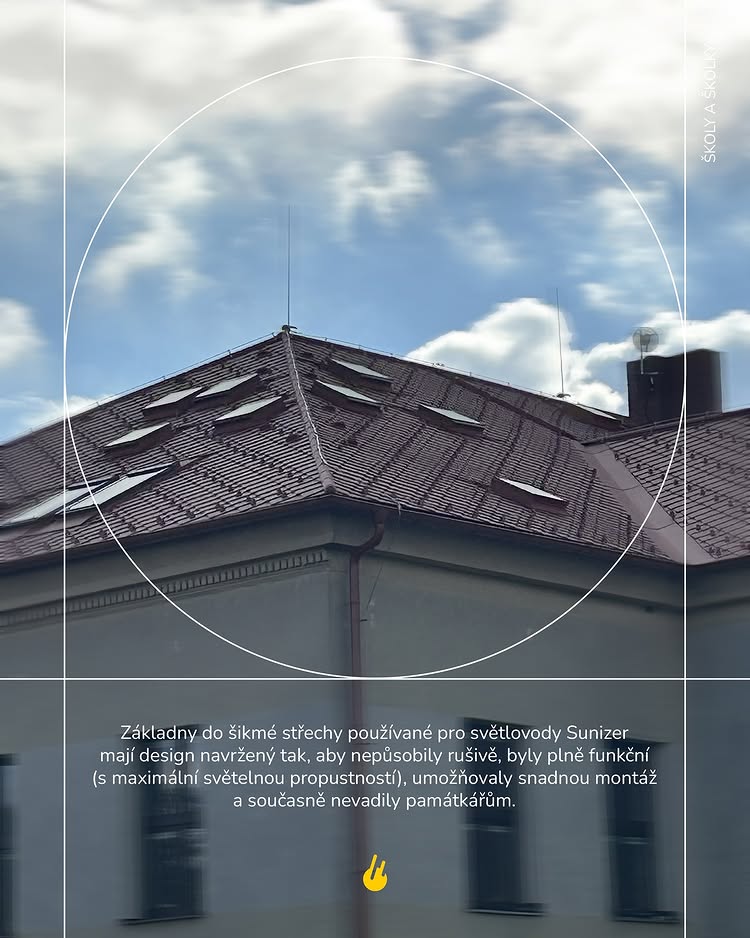

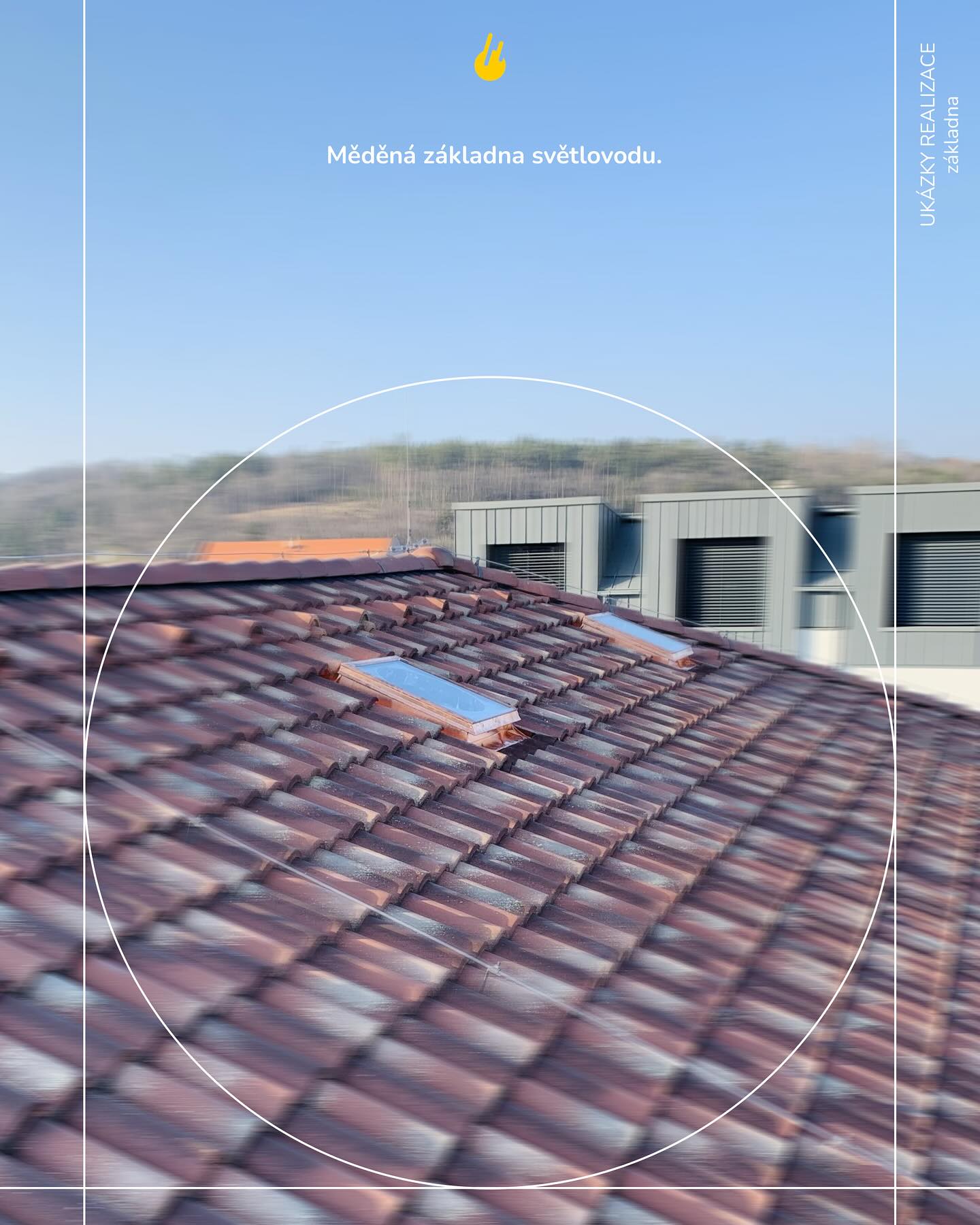

Příklady realizací
Variace instalací
SUNIZER lze instalovat různými způsoby. Lze jej různě vyklonit, zalomit či prodloužit na libovolnou délku. Lze jej instalovat do různých střech, různých typů krytin a různých konstrukcí stropů.
CAD detaily SUNIZER dodáme na vyžádání, případně si vyžádejte konzultaci s naším stavebním specialistou na SUNIZER a vyřešte rozkreslení detailů přímo pro Vaši konkrétní stavbu.
Nejčastěji kladené otázky
-
Zajímalo by nás, jak je to s používáním světlovodů ve veřejných budovách (kanceláře, mateřské školy), kde není dostatečné denní osvětlení.
-
Denní osvětlení vnitřních prostorů se navrhuje s ohledem na uživatele tak, aby byly pro všechny zabezpečeny při předpokládaných zrakových činnostech a způsobech využití vnitřních prostorů podmínky zrakové pohody. Prostor musí mít dostatečné osvětlení, aby se v něm člověk cítil příjemně. Norma ČSN 73 0580 DENNÍ OSVĚTLENÍ BUDOV tyto třídy zrakové činnosti a požadavky na množství denního světla určuje. Světlovody se přidávají do staveb, aby zvýšily hladinu osvětlení tak, aby budova splňovala požadavky ČSN a byla možná její kolaudace. Světelný výkon světlovodu se započítává do sdruženého osvětlení budovy.
-
Je možné použít světlovod do nízkoenergetického a pasivního domu?
-
Díky svému tepelně-izolačnímu prvku THERMIZER je možné světlovod SUNIZER bez jakýchkoliv obav nainstalovat do každého pasivního či nízkoenergetického domu. Součinitel prostupu tepla světlovodu SUNIZER s izolační vložkou THERMIZER včetně vlivu osazení činí Usun = 0,534 W/m2K. Pomocí použití tohoto prvku lze splnit požadavky pasivních domů a zajistit tak zanedbatelné tepelné ztráty. Současně je tento prvek vzduchotěsný, parotěsný a bez problémů splní Blowdoor test. Tepelně-izolační vlastnosti světlovodů závisí především na tepelně-izolačních parametrech použitých dvojskel či trojskel vložených do tělesa světlovodu.
-
Jak je možné, že se ceny světlovodů od různých dodavatelů tak markantně liší?
-
Je pravdou, že světlovod o téměř totožném průměru můžeme pořídit za 10 000 Kč, ale také za 30 000 Kč. Na ceně světlovodů se projeví hlavně kvalita použitého materiálu. Sunizer se odlišuje svým unikátním optickým systémem a přesto si udržuje cenu dostupnou pro každého.
-
Může Sunizer svítit i ve večerních hodinách, tedy v době, když už nesvítí slunce?
-
Při použití nejmodernějšího systému LED diod umístěných po celém obvodu stropního difuzéru to pro SUNIZER není žádný problém. Toto LED diodové osvětlení s vysokým výkonem a nízkou spotřebou dokáže hravě nahradit běžná stropní svítidla. Navíc v kombinaci LED diod s MED strukturou dokáže Sunizer vytvořit excelentní designový prvek.
-
Je možné SUNIZER získat i v jiném barevném provedení než v bílém standardu?
-
Pokud by se Vám nelíbilo klasické bílé provedení rámečku stropního difuzoru a spíše byste chtěli difuzor, který se Vám bude hodit např. k nábytku, obkladům, dlažbě či k barevné výmalbě v místnosti, tak Vám vyhotovíme difuzor v takovém barevném provedení, jaký si budete přát. Mezi nejžádanější barevné provedení rámečků difuzoru patří stříbrná a bílá.
-
Potěšilo by nás, kdybychom si mohli vybrat z více tvarových variant stropních difuzorů.
-
I to je možné. SUNIZER můžete mít jak s kruhovým, tak i se čtvercovým difuzorem. Jednu z hlavních rolí při výběru tvaru stropního difuzoru světlovodu SUNIZER ve většině případů hraje to, v jakém designovém duchu je tvořen interiér domu. SUNIZER musí do interiéru dokonale zapadnout.
-
Je SUNIZER běžným světlovodem?
-
SUNIZER nechce být označen za klasický běžný světlovod, a proto má stropní difuzor vybavený optickou strukturou MED. Tato struktura má za úkol rovnoměrně rozmělnit denní světlo do celé místnosti a zároveň dodává SUNIZÉRU významný designový vzhled.
-
Přemýšlíme o instalaci světlovodu do ložnice či obývacího pokoje a bojíme se, že se díky jeho účinku nevyspíme nebo se nepodíváme na televizi.
-
Bát se určitě nemusíte. Pokud byste do těchto místností chtěli umístit světlovod SUNIZER, určitě Vám přijde vhod zatemňovací klapka BLACKIZER. Tato kruhová zatemňovací klapka BLACKIZER se servopohonem se používá k uzavření nebo regulaci průtoku denního světla proudícího ve světlovodném potrubí, takže si kdykoliv můžete SUNIZER "vypnout".
-
Jak je řešena instalace světlovodů do staveb s předepsanou požární odolností?
-
SUNIZER v provedení PYRO je protipožární světlovod s odolností proti požáru až 30 min, který se používá při výstavbě interiérů v objektech s předepsanou zvýšenou protipožární odolností.
-
Lze světlovod SUNIZER nainstalovat do každého typu střechy?
-
Ano, světlovod lze instalovat do šikmých i plochých střech. U SUNIZERU je základna rozdělena na dva základní typy a to základnu pro ploché střechy a základnu vzhledově podobnou střešnímu oknu pro šikmé střechy. Z dálky SUNIZER na střeše častokrát od střešního okna nerozeznáte.
-
Do jakých prostorů lze světlovod SUNIZER umístit?
-
Použití SUNIZERU je velice široké. Lze je s výhodou využít jak ve stávajících rodinných domech, novostavbách, tak i administrativních či průmyslových stavbách. Možností uplatnění Sunizeru je nespočet, k nejčastějším patří: chodby, schodiště, koupelny, kancelářské prostory, sklady, výrobní prostory atd.
-
Zvládnu montáž světlovodu SUNIZER svépomocí?
-
Ano, pokud máte dostatečnou odbornou znalost a dodržíte základní postupy uvedené v montážním listě, lze světlovod během několika hodin do stavby namontovat. Světlovod je jako stavebnice, díly do sebe vhodně zapadají.
-
Lze světlovod SUNIZER instalovat do domu dodatečně, nebo musí být instalován během výstavby?
-
SUNIZER lze libovolně instalovat jak do novostaveb během výstavby, tak i do starších objektů např. při rekonstrukci. Pro přesný návrh či doporučení správného typu světlovodu je vhodné kontaktovat technika na světlovody.
Ceník
Při vytváření návrhu světlovodu je důležité přistupovat ke každému nedostatečně osvětlenému prostoru individuálně. Kontaktujte proto přímo technika společnosti ABC, s.r.o., který s vámi vyřeší vše potřebné. Na základě Vámi poskytnutých informací o projektu Vám zdarma pomůže nejen se specifikací světlovodu, ale může zpracovat přímo návrh světlovodu. Projekty lze zaslat e-mailem na info@sunizer.cz nebo lze vše zajistit i přímo v místě vaší stavby.
